    插入式電磁流量計上端為接線盒，由專用電纜與電磁流量轉換顯示器連接組成分體插入式電磁流量計；若以電磁流量轉換器代替接線盒，則組成一體式電磁流量計。

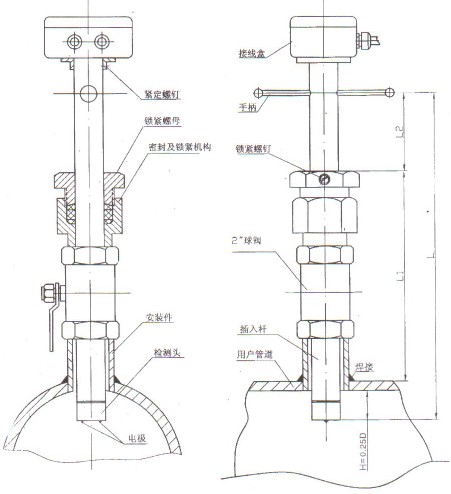

圖一、二是傳感器的兩種整體結構簡圖。
帶球閥傳感器整體結構圖

不帶球閥傳感器整體結構圖

從圖中可以看出，傳感器以下幾個主要部分或零部件組成：
檢測頭：包括電極、勵磁線圈、鐵芯及引線，外殼為PVC或F4。
插入桿：連接檢測頭與轉換器，采用304或316不銹鋼制造。
安裝件：（Ф60*3）304或316不銹鋼管，安裝時焊接于用戶官道上。
閥門或（短節）：2″不銹鋼球閥或（短節），用在不斷流情況下取出或安裝傳感器。
密封及鎖緊機構：包括過渡件、壓緊螺母、專用密封膠圈。
接線盒：傳感器與轉換器的勵磁電流和信號在此相互對應連接。
